3D-scanning för uppmätning, reverse engineering och tillverkningsunderlag

Vad vi hjälper dig med

• 3D-scanning av komponenter, prototyper och produkter
• Framtagning av CAD-underlag
• Reverse engineering av befintliga delar
• Kvalitetskontroll och jämförelsemätning
• Digital arkivering och visualisering

Vi kan även använda den scannade datan som underlag för fortsatt tillverkning i vår verksamhet. Det innebär att vi kan återtillverka detaljer i våra CNC-svarvar, fleroperationsmaskiner och i vår svetsavdelning. Vi kan också återtillverka plast- och gummidetaljer i vår 3D-printer.

Från fysisk komponent till digital modell

3D-scanning är särskilt användbart när en komponent saknar ritningsunderlag, när en äldre detalj behöver återskapas eller när man vill jämföra en befintlig geometri med önskat utförande.

Det kan också användas när en produkt ska dokumenteras, analyseras eller visualiseras digitalt. I stället för att mäta in komplicerade former manuellt går det att snabbt samla in geometri och skapa ett underlag för vidare arbete.

Scanner med hög teknisk kapacitet

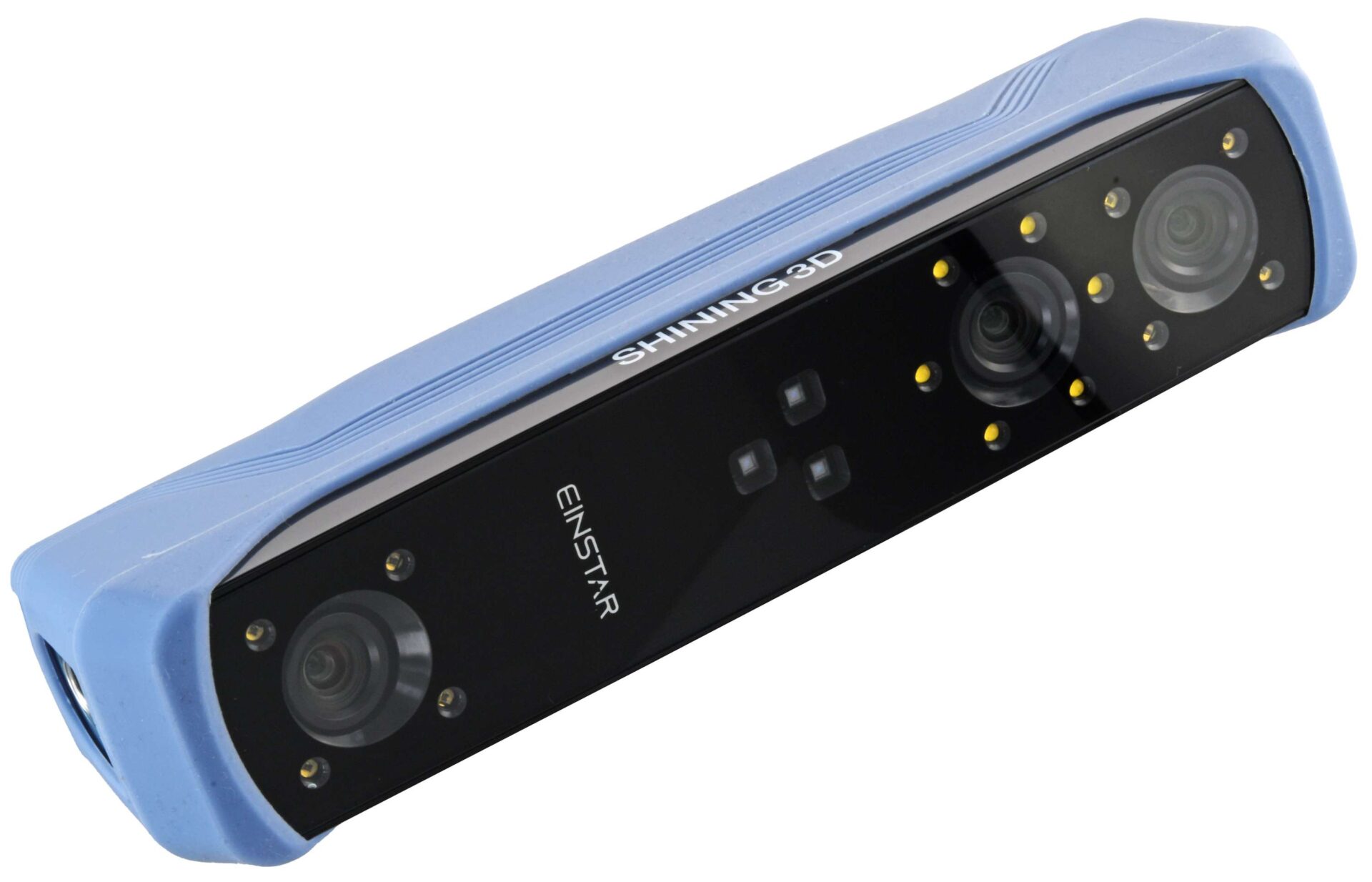

Vi använder Einstar 3D Scanner från SHINING 3D. Det är en handhållen 3D-scanner som arbetar med infraröd VCSEL-strukturerad ljuskälla och är utvecklad för snabb insamling av högdensitetsdata. Enligt specifikationen har scannern ett punktavstånd från 0,1 mm till 3 mm, ett effektivt arbetsavstånd på 160–1400 mm, ett optimalt arbetsavstånd på 400 mm och ett synfält på 434 x 379 mm vid optimalt arbetsavstånd. Scanhastigheten är upp till 14 fps.

Scannern är utrustad med 3 infraröda VCSEL-projektorer, 2 stereodjupkameror och 1 RGB-kamera. Det gör att den kan registrera både geometri och färginformation med stabil datainsamling på både mindre och större objekt. Den stödjer också fullfärgsskanning och utomhusscanning.

Funktioner som förbättrar resultatet

Einstar har flera funktioner som gör scanning mer stabil och användbar i praktiken. Den stödjer bland annat:

• automatic alignment
• smart tracking
• intelligent algorithm
• detail enhancement technology
• data quality indicator
• texture / feature / hybrid alignment / global markers

Filformat och vidare användning

Den insamlade datan kan exporteras i flera vanliga format, bland annat OBJ, STL, PLY, ASC, 3MF och P3. Det gör att modellerna kan användas vidare för CAD-arbete, dokumentation, analys, jämförelsemätning och 3D-printing.

Varför välja Ståthöga för 3D-scanning?

När du anlitar Ståthöga får du inte bara hjälp med att scanna ett objekt. Du får en partner som också kan hjälpa dig vidare i nästa steg, oavsett om det handlar om CAD-underlag, reverse engineering, kontrollmätning eller återtillverkning.

För dig som kund innebär det:

• hög precision och pålitliga resultat
• snabba leveranser
• flexibla lösningar anpassade efter ditt behov
• personlig service och teknisk kompetens

Kontakta oss om du vill veta mer

Låt oss omvandla dina fysiska objekt till användbara digitala modeller – snabbt, smidigt och kostnadseffektivt. Kontakta oss om du vill veta mer om 3D-scanning, reverse engineering, CAD-underlag eller hur vi kan hjälpa dig vidare från scan till färdig detalj.
